Trên bản vẽ kết cấu, ký hiệu D6-A200 chỉ là một dòng chữ ngắn. Nhưng nó gói gọn cả một bộ tiêu chuẩn: đường kính sợi phải đúng dung sai cho phép, giới hạn chảy phải đạt 500 MPa, mối hàn phải chịu được ứng suất tối thiểu — sai một trong các mốc này, lưới thép coi như không đạt chuẩn dù nhìn ngoài vẫn giống hệt hàng đạt.
Dưới đây là các mốc tiêu chuẩn đang áp dụng cho lưới thép hàn tại Việt Nam — từ TCVN 9391:2012, quy chuẩn cơ lý tính, đến lớp bê tông bảo vệ đi kèm — kèm bảng tra nhanh theo từng loại công trình để không phải lật văn bản gốc.
Tiêu chuẩn lưới thép hàn là gì, gồm những bộ tiêu chuẩn nào

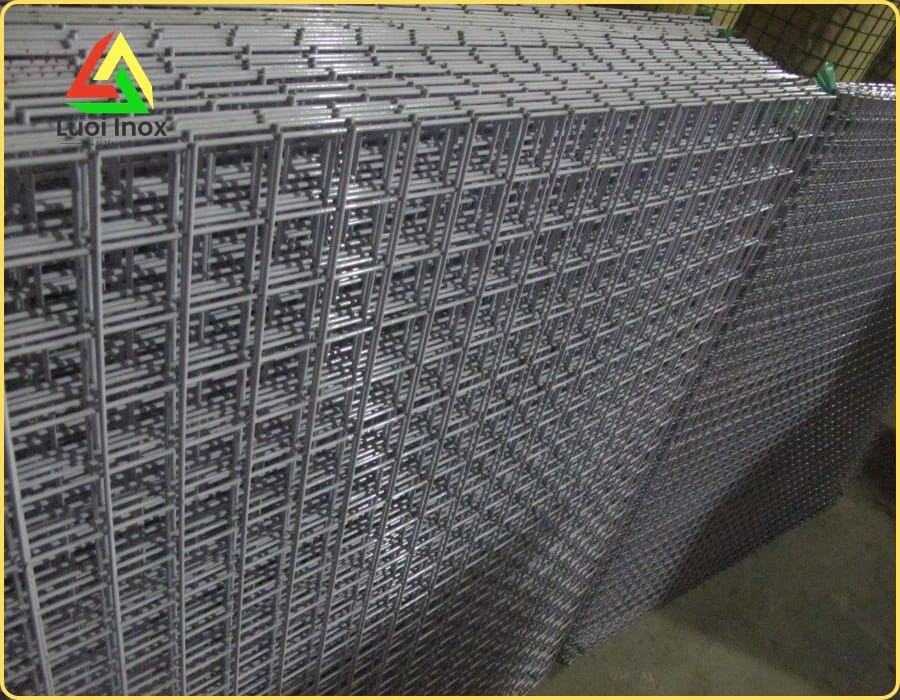

Lưới thép hàn là sợi thép kéo nguội cường độ cao, dạng trơn hoặc gân, được hàn nóng chảy tại điểm giao nhau bằng máy tự động hoặc bán tự động thành mạng ô vuông hoặc chữ nhật — dùng thay cốt thép buộc tay khi đổ bê tông. Xem thêm bài lưới thép hàn đổ bê tông để biết cách thi công cụ thể.

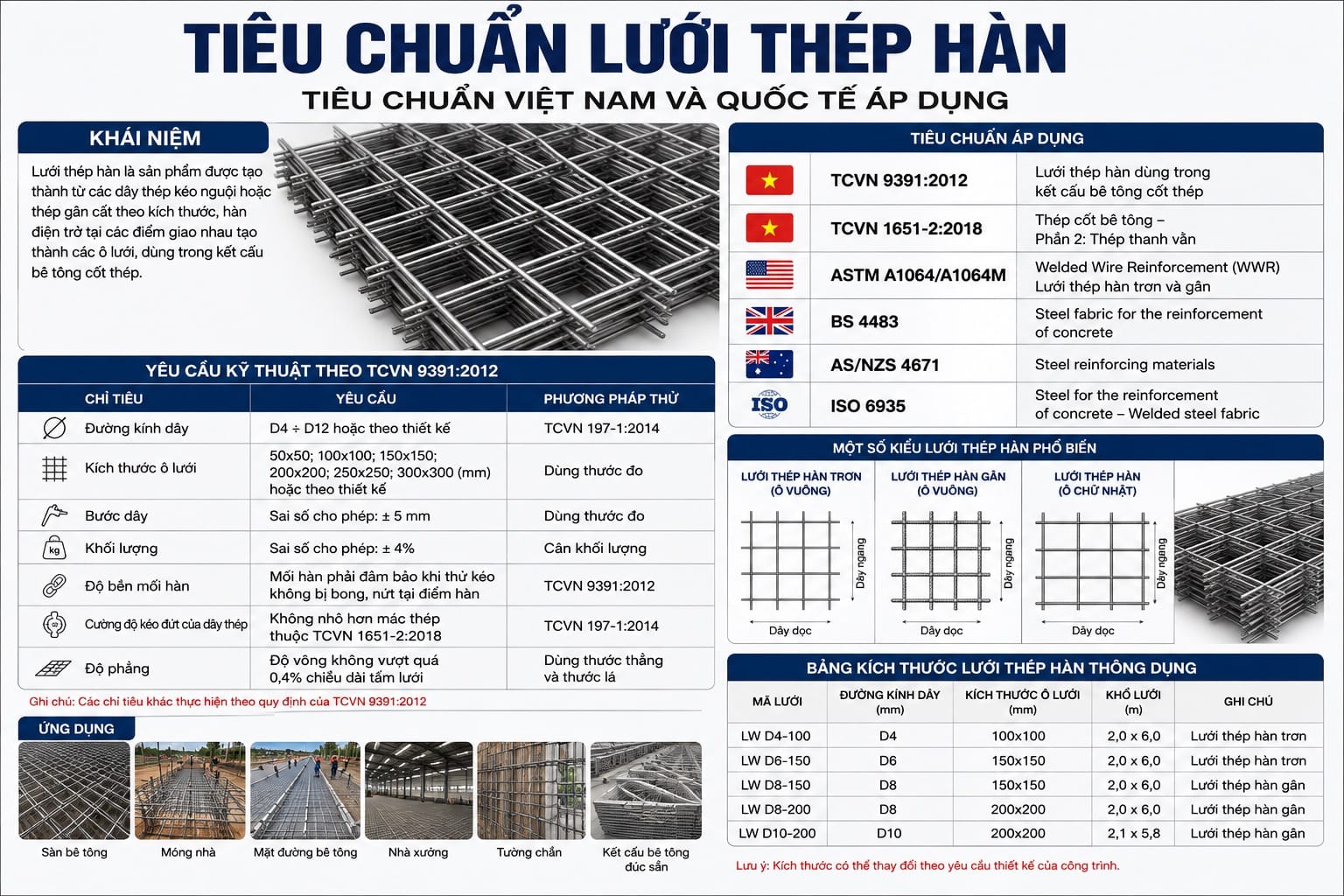

Bộ tiêu chuẩn chủ đạo đang áp dụng tại Việt Nam là TCVN 9391:2012, quy định thiết kế, thi công lắp đặt và nghiệm thu. Một số tài liệu còn dẫn chiếu thêm BS 4483:1998 (Anh), ASTM 185:1994 (Mỹ), AS/NZS 4671 (Úc) khi so sánh với tiêu chuẩn nước ngoài, tuy nhiên phần đối chiếu này hiện chỉ có một nguồn ghi nhận nêntrước khi dùng làm căn cứ hợp đồng.
Xem tổng quan các loại lưới thép đang có tại Lưới Inox Giá Sỉ để hình dung rõ hơn các dòng sản phẩm áp dụng bộ tiêu chuẩn này. Nếu cần so sánh thêm về cấu tạo và ứng dụng, xem thêm bài lưới thép hàn trước khi đối chiếu với các mốc tiêu chuẩn dưới đây.
TCVN 9391:2012 quy định gì
TCVN 9391:2012 quy định lưới thép hàn dùng trong kết cấu bê tông cốt thép, bao trùm ba khâu: thiết kế, thi công lắp đặt và nghiệm thu.
Một điểm đáng chú ý mà nhiều bài viết bỏ qua là Phụ lục E của tiêu chuẩn này — quy định riêng cho trường hợp bố trí 2 lớp lưới, áp dụng khi tải trọng lớn hoặc nền đất yếu cần siết mật độ hoặc xếp chồng lưới. Đây chính là căn cứ để quyết định dùng 1 lớp hay 2 lớp lưới cho từng hạng mục, thay vì chỉ dựa cảm tính.
Quy chuẩn cơ lý tính bắt buộc
Đây là nhóm thông số kỹ thuật quyết định lưới thép hàn có đạt chuẩn hay không, độc lập với hình dạng bên ngoài:
| Chỉ tiêu | Ngưỡng chuẩn |
|---|---|
| Giới hạn chảy | 500 MPa (5.000 kg/cm²) |
| Giới hạn bền | 550 MPa (5.500 kg/cm²) |
| Ứng suất mối hàn | 250 MPa (2.500 kg/cm²) |
| Dung sai kích thước tấm | ±0,5% |
Dung sai đường kính sợi cũng được quy định riêng theo từng khoảng kích thước — chi tiết mà phần lớn bài đối thủ chỉ nói chung chung “đúng tiêu chuẩn” chứ không liệt kê cụ thể:
| Đường kính sợi danh nghĩa | Dung sai cho phép |
|---|---|
| Dưới 4,00mm | ±0,05mm |
| 4,00 – 10,00mm | ±0,08mm |
| Trên 10,00mm | ±0,12mm |
Bảng dung sai này giúp kiểm tra nhanh hàng thực tế khi nhận lưới, không phải chỉ tin vào catalogue. Bộ số cơ lý tính trên hiện tra được từ một nguồn kỹ thuật, nênthêm nếu dùng làm cam kết tuyệt đối trong hợp đồng lớn. Với sợi mảnh phổ biến quanh mốc 1 ly, xem thêm bài báo giá lưới thép 1 ly để đối chiếu dung sai thực tế.
Đường kính sợi và kích thước ô lưới theo tiêu chuẩn
Đường kính sợi phổ biến theo quy chuẩn nằm trong khoảng 4–12mm. Kích thước ô lưới phổ biến 100–500mm theo bảng quy chuẩn xây dựng, nhưng thực tế thi công hay dùng các ô 50/100/150/200/250/300mm dạng tấm đổ bê tông. Riêng quy cách ô vuông 10×10, xem thêm bài giá lưới thép ô vuông 10×10 để có mức giá tham khảo. Kích thước tấm sản xuất tiêu chuẩn khổ tối đa khoảng 2,4m, dài tối đa khoảng 12m.
Cách đọc mã quy cách trên lưới thép hàn khá đơn giản một khi nắm quy tắc: chữ D (hoặc Φ) là đường kính sợi tính bằng mm, chữ A (hoặc @) là kích thước ô lưới tính bằng mm. Ví dụ D6-A200 nghĩa là sợi Φ6mm, ô 200x200mm; D4-A150 là sợi 4mm, ô 150x150mm, nặng khoảng 1,32 kg/m² — xem thêm bài trọng lượng lưới thép hàn để tra đủ các quy cách khác.
Bảng tra nhanh chọn lưới thép hàn theo công trình
| Loại công trình | Quy cách gợi ý | Trọng lượng tham khảo |
|---|---|---|
| Sàn dân dụng, sàn lửng | Φ4@150 hoặc Φ6@200 | 1,30 – 2,20 kg/m² |
| Sân, đường nội bộ | Φ5@200 – Φ6@200 | 1,50 – 2,20 kg/m² |
| Nền xưởng nhẹ | Φ6@200 | 2,20 kg/m² |
| Nền xưởng nặng, bãi container | Φ8 – Φ10, ô 100×100 – 150×150 | 5,20 – 12,32 kg/m² |
| Nền đất yếu | Siết mật độ @100 – @150 hoặc 2 lớp | theo Phụ lục E, TCVN 9391:2012 |
| Hàng rào | Φ4 – Φ6, ô 50×100 – 75x200mm |
Lưu ý: trọng lượng tra bảng này có thể lệch nhẹ (ví dụ 2,20 so với 2,22 kg/m² ở bảng quy cách khác) do làm tròn số, không phải mâu thuẫn kỹ thuật.
Bảng gộp cả căn cứ TCVN vào một chỗ tra như trên giúp chủ thầu hoặc kỹ sư giám sát quyết định nhanh, không phải tự lật rời rạc từng phần tiêu chuẩn. Riêng hạng mục hàng rào, xem thêm bài hàng rào lưới thép để biết quy cách thi công phổ biến ngoài trời.
Lớp bê tông bảo vệ — điều kiện đi kèm khi thi công
Lưới thép hàn đạt chuẩn về vật liệu vẫn chưa đủ, còn cần thi công đúng lớp bê tông bảo vệ theo TCVN 5574:2012:
| Loại cấu kiện | Lớp bảo vệ tối thiểu (khô ráo / ngoài trời-ẩm) |
|---|---|
| Sàn/tường ≤100mm | 10mm / 15mm |
| Sàn/tường >100mm | 15mm / 20mm |
| Cột | 20mm / 25mm |
| Dầm móng | 30mm |
| Móng toàn khối có lớp lót | 35mm |
| Móng toàn khối không lớp lót | 70mm |
Nguyên tắc bắt buộc đi kèm: lớp bê tông bảo vệ không được nhỏ hơn đường kính cốt thép — nếu mỏng hơn, thép dễ bị ăn mòn và mất khả năng chịu lực theo thời gian. Trên công trường, con kê bê tông được dùng để giữ đúng cao độ lưới thép trong tiết diện, đảm bảo lớp bảo vệ trên và dưới đều đạt.
Lỗi hay gặp nhất ở khâu này là quên bố trí lớp bê tông bảo vệ hoặc quên số lớp lưới cần dùng — cách sửa là áp lớp bảo vệ tối thiểu theo TCVN 5574:2012 và luôn đối chiếu với đường kính cốt thép đang dùng.
Quý khách cần báo giá chi tiết & mới nhất về tiêu chuẩn lưới thép hàn, vui lòng gửi loại, quy cách và số lượng cần dùng để được tư vấn và báo giá nhanh, chuẩn nhất qua Hotline/Zalo 0902.420.492.
Giải đáp nhanh các câu hỏi thường gặp
- Lưới thép hàn theo tiêu chuẩn nào ở Việt Nam?
Chủ đạo là TCVN 9391:2012 (thiết kế, thi công, nghiệm thu); lớp bê tông bảo vệ tham chiếu theo TCVN 5574:2012. - Đường kính sợi lưới thép hàn tiêu chuẩn là bao nhiêu?
Phổ biến 4–12mm theo bảng quy chuẩn xây dựng. - Mã D-A trên lưới thép hàn nghĩa là gì?
D (hoặc Φ) là đường kính sợi tính bằng mm, A (hoặc @) là kích thước ô lưới tính bằng mm. Ví dụ D6-A200 là sợi 6mm, ô 200x200mm. - Lưới thép hàn có cần lớp bê tông bảo vệ riêng không?
Có — theo TCVN 5574:2012, độ dày lớp bảo vệ phụ thuộc loại cấu kiện (sàn, cột, dầm móng, móng) và không được nhỏ hơn đường kính sợi thép.
